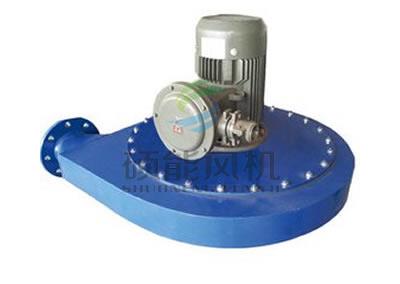

AYF汽輪機油箱風機
2016年06月14日 13:48
1.概況
AYF型汽輪機油箱風機是我廠在吸收消化國外先進技術的基礎上而自行研制成功的產品，它具有噪音低、性能曲線平坦、高效節能等優點，設計上主要用于汽輪機油箱抽吸油煙氣體，也可輸送或抽吸空氣和其他類似介質，溫度在80℃內的氣體。本機是我廠最近開發的新產品，性能優良，安裝方便，可以滿足電站的運行和配套需要。
2.產品型式
1)型號后帶“W”字母的為臥式帶機架型式，不帶“W”字母的為立式無機架型式。
2)本抽風機又可制成右旋和左旋兩種型式。從電機端正視，葉輪順時針旋轉為右旋，逆時針旋轉為左旋。
3)臥式風機出口角度可制成0°、45°、90°、135°、180°、225°共六種角度；立式風機出口角度在安裝時由用戶自定。
3、使用工作狀態
1)適用使用溫度小于80℃，油煙加空氣等。
2)性能表中的參數為標準大氣壓狀況下20℃、氣體密度為1.2kg/m³,若使用狀態發生變化，請進行性能換算。
4.性能參數表
|
AYF/AYF-W汽輪機油箱風機主要技術性能參數
|
|
型號
|
流量m³/h
|
全壓Pa
|
額定功率kW
|
輸送介質
|
介質溫度
|
|
AYF8-50-0.75
|
480～520
|
520～480
|
0.75
|
油煙
|
≤80℃
|
|
AYF2-250-0.75
|
100～140
|
2700～2300
|
|
AYF7-250-1.1
|
400～440
|
1.1
|
|
AYF6-450-1.5
|
330～370
|
4700～4300
|
1.5
|
|
AYF8-100-0.75
|
460-500
|
980-970
|
0.75
|
|
AYF14-100-0.75
|
780-820
|
980-970
|
0.75
|
|
AYF30-70-1.1
|
1600-1800
|
700-750
|
1.1
|
|
AYF7-250-1.1-W
|
400～440
|
2700～2300
|
1.1
|
|
AYF14-450-4-W
|
820～860
|
4700～4300
|
4
|
|
AYF14-700-5.5-W
|
7200～6800
|
5.5
|
